Наименование параметра, единица измерения
Требования стойкости к внешним воздействующим факторам
Требования надежности
Обозначение вывода
Условное обозначение резонатора при заказе и в конструкторской документации
| Наименование параметра, единица измерения |
Норма (условное обозначение по ГОСТ 21712) |
| 1 Номинальная частота, fN, ГГц |
| - РА562-МК |
От 0,5 до 4,75 включ. |
| - РА562-К |
От 0,5 до 12 включ. |
| 2 Температура настройки °С, |
25±1 |
| 3 Точность настройки при температуре настройки, ∆f/fN, ×10-6, не более |
| - для частот св. 0,5 до 4,75 ГГц |
±20 (7) |
| |
±50 (9) |
| - для частот от 0,5 до 12,0 ГГц |
±100 (11) |
| |
±200 (12)* |
| |
±500 (15)* |
|
4 Интервал температур при эксплуатации, °С
|
-60 … 85 (Д) |
|
5 Относительное изменение рабочей частоты в интервале температур при эксплуатации, ∆f/fP, ×10-4, не более
|
±30 |
|
6 Добротность Q, не менее:
|
| - для частот от 0,5 до 2,0 ГГц |
2500 |
| - для частот св. 2,0 до 4,0 ГГц |
400 |
| - для частот св. 4,0 до 7,5 ГГц |
200 |
| - для частот св. 7,5 до 12,0 ГГц |
150 |
| 7 Относительное изменение добротности в интервале температур при эксплуатации, ∆R/R1, %, не более |
-20 |
| * Обозначения не предусмотренные ГОСТ 21712 |
вверх
|
| Требования стойкости к внешним воздействующим факторам |
| Стойкость к воздействию механических, климатических, биологических факторов и спец.сред – группа 2У по ГОСТ РВ 20.39.414.1 |
| Стойкость во время и после воздействия спецфакторов: |
|
- 7.И характеристик 7.И1 - 7.И7, 7.И10 и 7.И11 – 2УС;
|
|
- 7.И характеристик 7И8 1,6×2УС (задается по значению хар. 7.И6);
|
|
- 7.С характеристик 7.С1 - 7.С5 – 1УС;
|
|
- 7.К характеристик 7.К1 - 7.К8 – 1К;
|
|
- Время потери работоспособности во время и непосредственно после воздействия факторов 7.И не более 1 мс.
|
| - Уровень бессбойной работы резонаторов не менее 1,6×2УС (характеристики 7.И6 фактора 7.И) |
| Значения электрических параметров, изменяющиеся во время и после воздействия внешних механических и климатических факторов: |
| - Относительное изменение рабочей частоты не более ±30×10-4 |
| Значения электрических параметров, изменяющихся во время и после воздействия специальных факторов: |
| - Относительное изменение рабочей частоты не более ±150×10-6 |
| - Относительное изменение добротности не более минус 10% |
вверх
|
| Требования надежности |
| Гамма-процентная наработка до отказа не менее 100 000 часов в пределах срока службы 25 лет. |
| - Относительное изменение рабочей частоты в течение наработки до отказа за 100 000 ч, не более ±30×10-4 |
| В том числе за первые 2 000 ч, не более ±25×10-4 |
| Гамма процентный срок сохраняемости не менее 25 лет при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения |
| - Относительное изменение рабочей частоты в течение срока сохраняемости, не более ±30×10-4 |
| В том числе за первый год, не более ±25×10-4 |
вверх
|
| Обозначение вывода |
Назначение вывода для резонатора исполнения
|
| РА562-МК |
РА562-К |
| 1 |
Сигнальный |
| 2 |
Общий |
| 3 |
Не подключен |
Общий |
| 4, 5, 6, 7 |
Не подключен |
- |
| 8 |
Общий |
- |
вверх
|

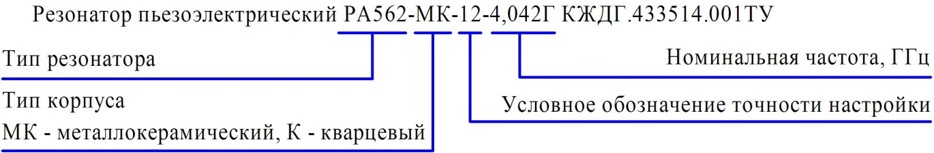

| Условное обозначение резонатора при заказе и в конструкторской документации
|
 |
вверх
|
| |
